Réalisation du brasage : premiers tests et réparations.
| Symptôme | Vérification | Réparation |
|---|---|---|
| L’avertisseur ne fonctionne pas | Vérifier la charge de la batterie et les branchements de ses fils. | Recharger la batterie ou refaire les soudures. |
| L’afficheur ne fonctionne pas correctement | Vérifier son orientation et ses soudures sur le circuit imprimé. | Repositionner l’afficheur et refaire les soudures défectueuses. |
| Les LED ne s’allument pas | Vérifier les fils rouge et noir et leurs soudures sur le circuit imprimé. | Refaire les soudures en respectant leur position. |
| Le laser ne s’allume pas | Vérifier son positionnement dans le boîtier. | Repositionner correctement le laser. |
| Le bouton ne fonctionne pas | Vérifier le positionnement du cache du bouton poussoir. | Repositionner correctement le cache. |
| L’avertisseur fonctionne avant la fermeture mais plus après | Vérifier qu’aucun fil, la batterie ou le circuit ne gêne la fermeture du boîtier. | Repositionner les éléments puis refermer le boîtier. |
| Le fonctionnement est intermittent | Vérifier les soudures de la batterie et des LED. | Refaire les soudures présentant un mauvais contact. |

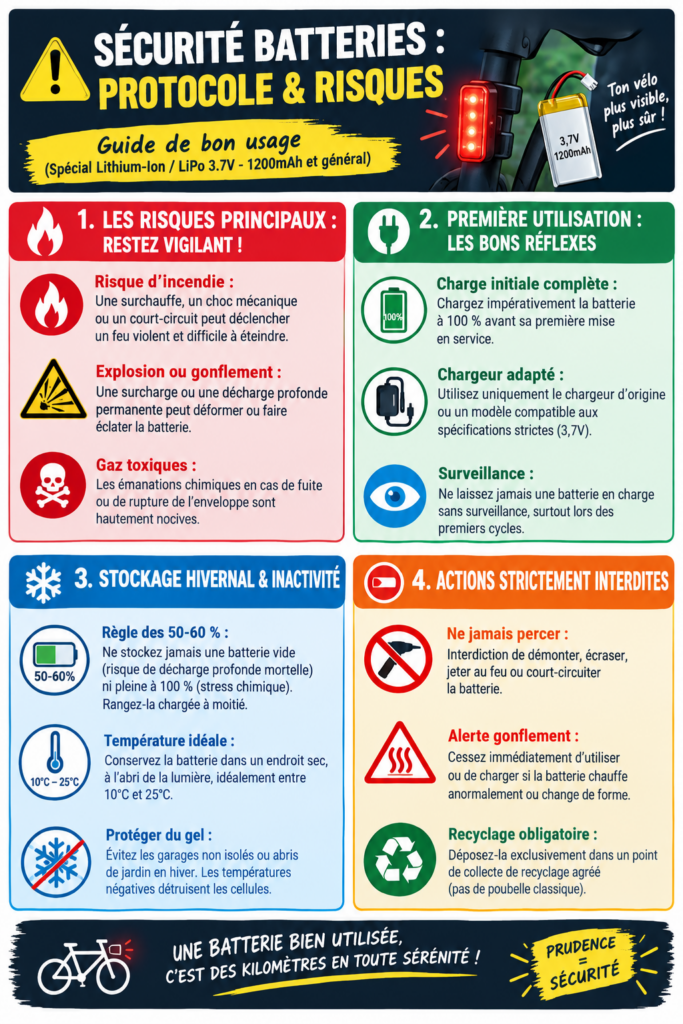

| La batterie chauffe anormalement ou est gonflée | Arrêter immédiatement les essais et prévenir le professeur. | Ne pas toucher ni réparer la batterie. |
La résolution de panne commence par la reconnaissance des symptômes et suit généralement une approche systématique en plusieurs étapes :
• Identifier le problème ou détecter le défaut.
• Rechercher une solution,
• Mettre en œuvre puis tester cette solution,
• Répéter ces opérations jusqu’à la résolution du problème.
Modélisation 3D
Sur PC, télécharge le modélisation 3D de l’avertisseur lumineux :
