Ton fichier numérique
Pour être fabriqué, ton logo numérique doit être déposé dans « Travail à faire » (si tu ne le trouve pas, regarde dans les travaux en retard).
Comment fonctionne la découpe et la gravure laser ?
Le principe du laser ressemble à celui d’une loupe au soleil. Si on concentre toute la lumière sur un point minuscule, la chaleur devient si forte que le bois commence à brûler. La machine xTool fait exactement la même chose, mais avec un faisceau de lumière ultra-puissant et ultra-précis.
Découper ou graver : deux réglages différents
Pour graver un dessin, la machine se déplace très rapidement avec une puissance modérée. Le laser brûle uniquement la surface du matériau pour laisser une marque, comme un dessin au crayon.
Pour découper une forme, la machine se déplace lentement avec une puissance élevée. Le laser reste assez longtemps au même endroit pour traverser complètement l’épaisseur du matériau, comme des ciseaux magiques.
Physiquement, le matériau ne fond pas : il passe directement de l’état solide à l’état de fumée sous l’impact de la chaleur. C’est ce qu’on appelle la sublimation.
Le lien avec les mathématiques
Pour dessiner, la machine utilise la géométrie et les coordonnées cartésiennes. Le logiciel traduit ton logo numérique en axes X (gauche à droite) et Y (avant en arrière). Il indique ensuite aux moteurs de la xTool les coordonnées exactes à suivre pour déplacer le point lumineux.
Les règles de sécurité en classe
La sécurité est obligatoire. On ne regarde jamais le laser sans fermer le capot de protection ou sans porter les lunettes spéciales, car le faisceau peut abîmer les yeux instantanément.
L’extracteur d’air doit toujours fonctionner pour aspirer les fumées créées par la machine.
Enfin, comme le laser chauffe la matière, un début d’incendie est possible. Il ne faut jamais laisser la machine tourner sans surveillance.
Valide les étapes de la démarche de projet
Dans Éléa (Ressources numériques de l’ENT), tu dois déposer tous les documents qui justifient le travail de recherche réalisé ainsi que le prototype et la version numérique de ton logo.
Si tout est fini…

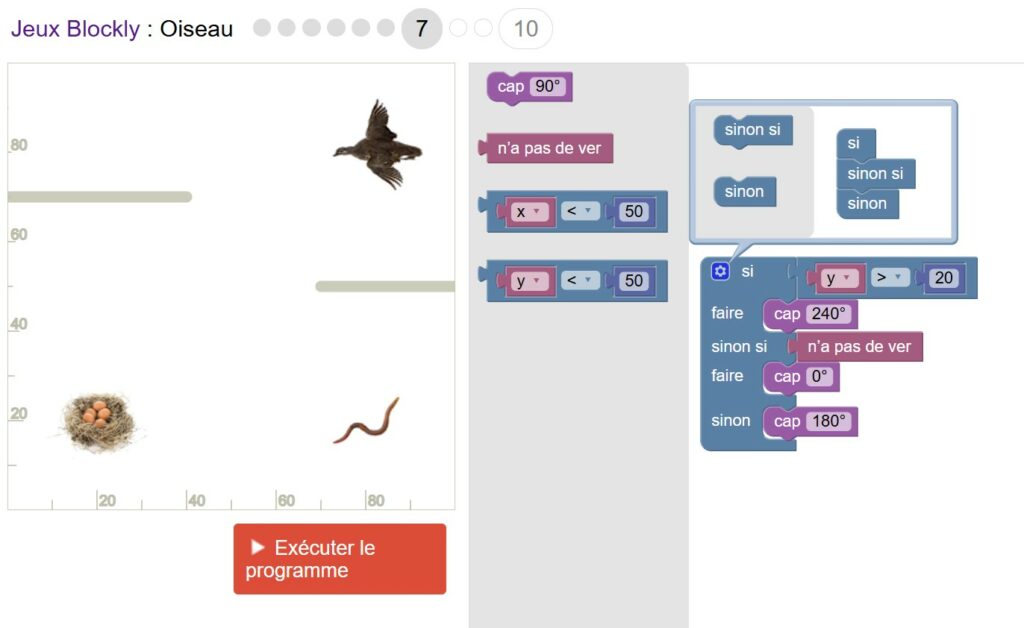

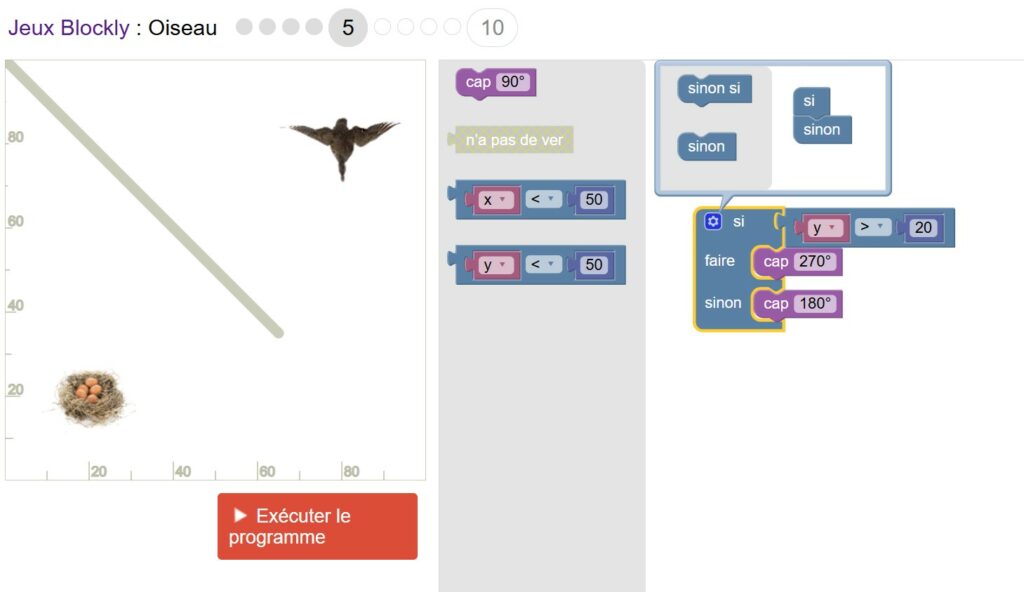

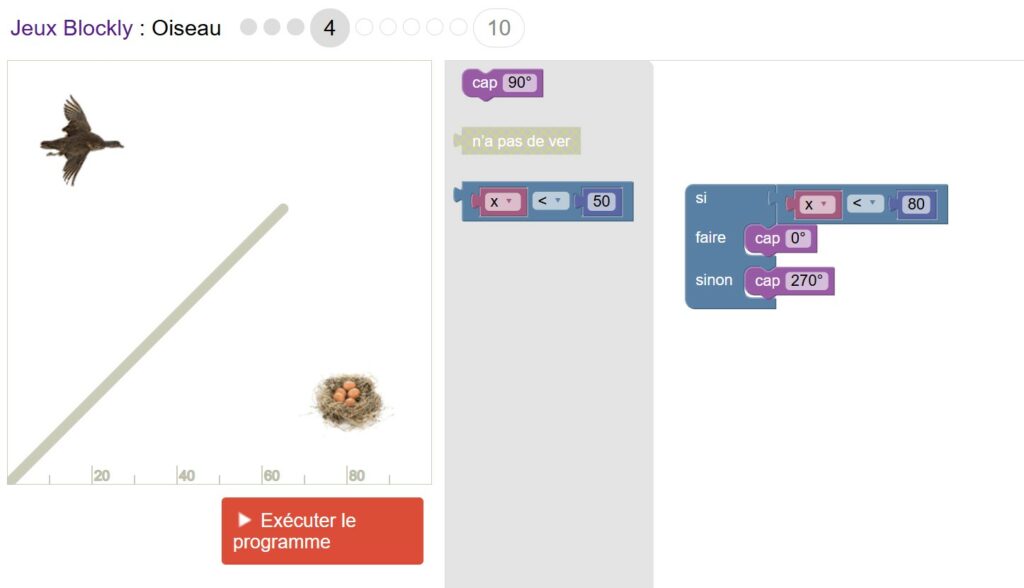

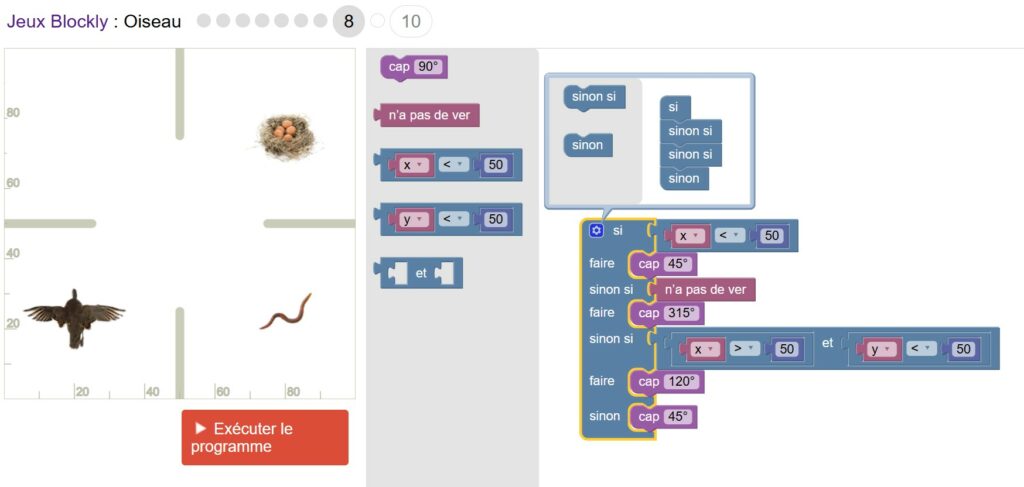

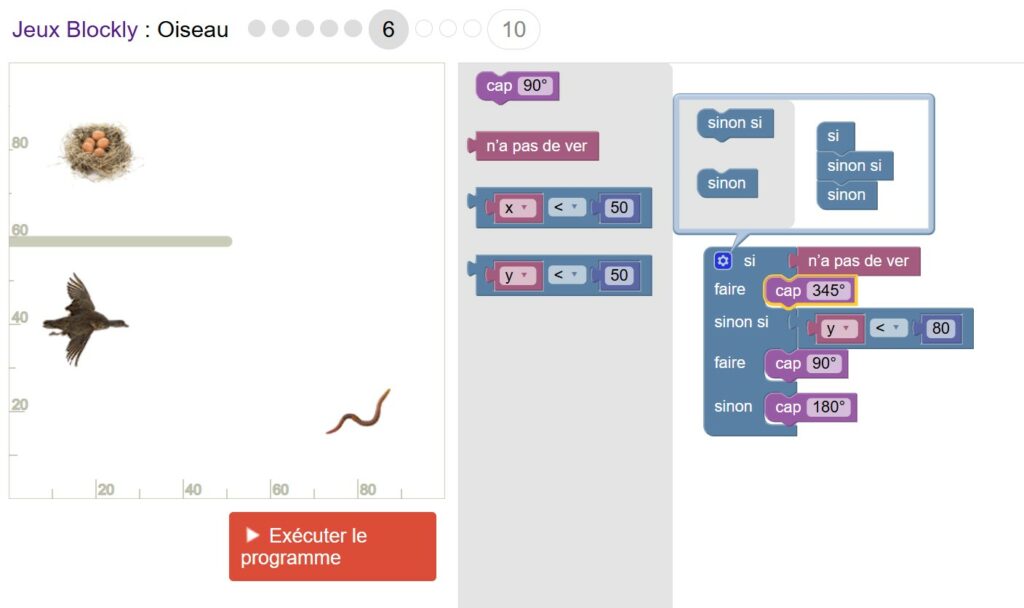

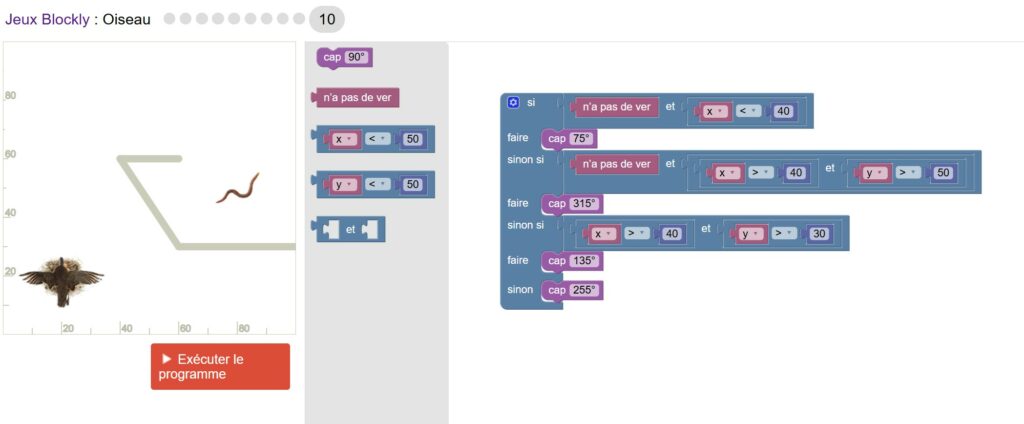

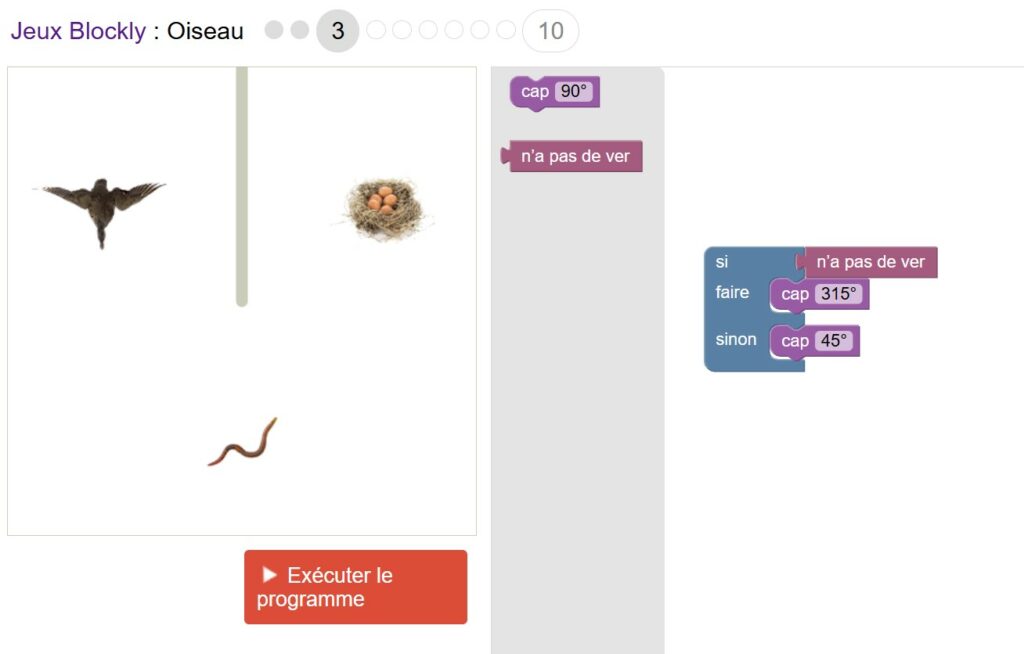

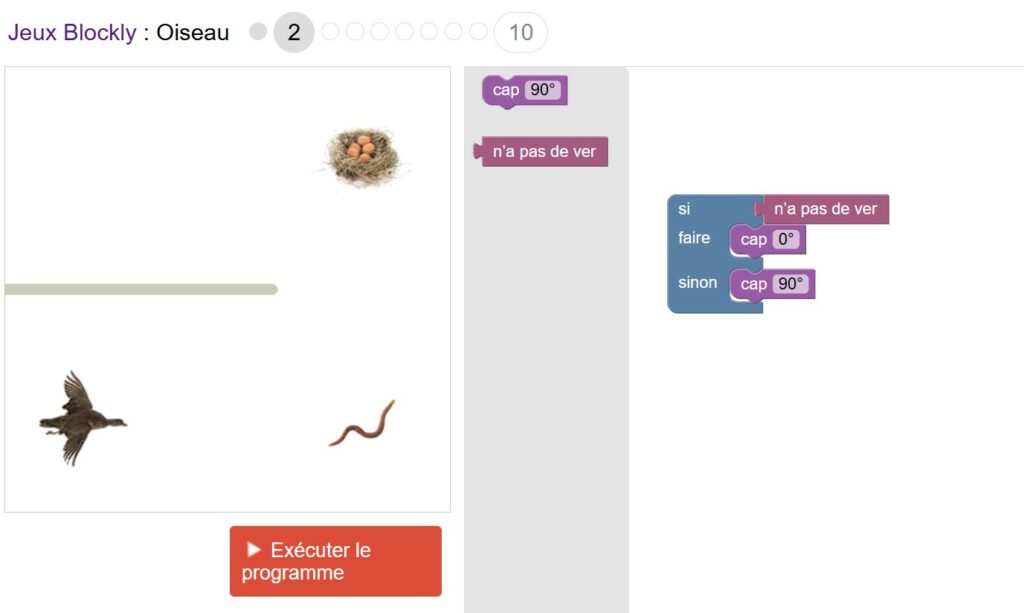

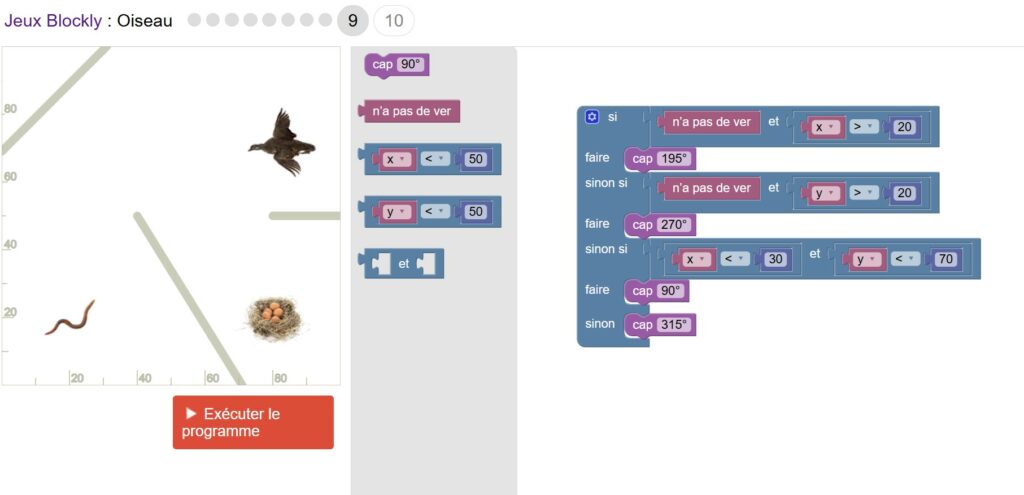

Lorsque tu as achevé toutes ces étapes, commence ou poursuis les activités de Blocky Games :
