4#8 MaqPlus : régulation de chauffage

Rappel : Éclairage automatique (complet)

S’il fait nuit et qu’il y a
une présence extérieure,
Alors allumer la lumière extérieure.

Si la porte est ouverte puis fermée
Alors la lumière extérieure s’éteint.

Complète le logigramme ci-dessous :

Réalise le programme suivant (en deux étapes) :

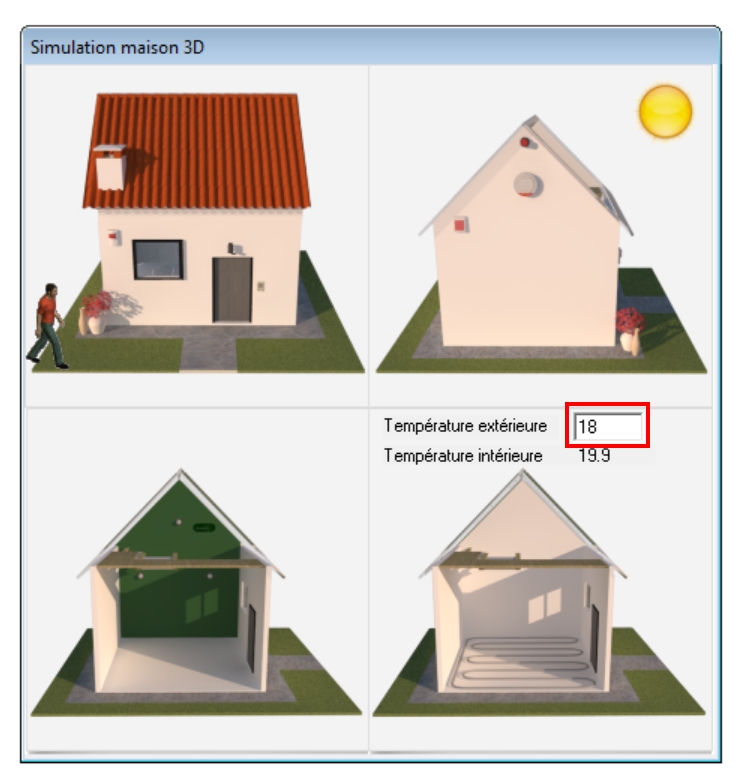

Sur PC, utilise le logiciel « MAQPLUS 38ES » puis choisis « Domotique 3D (simulation) ».
Pour pouvoir tester ton programme, la température de la maison doit être inférieure à 19°C. Modifie la température extérieure pour cela :

Régulation Chauffage (version simple)

Si la Température intérieure (Tempé_int)
est inférieure à 19°c
Alors Actionner le chauffage

Si la T°c int. est supérieure à 21°c
Alors Arrêter le chauffage

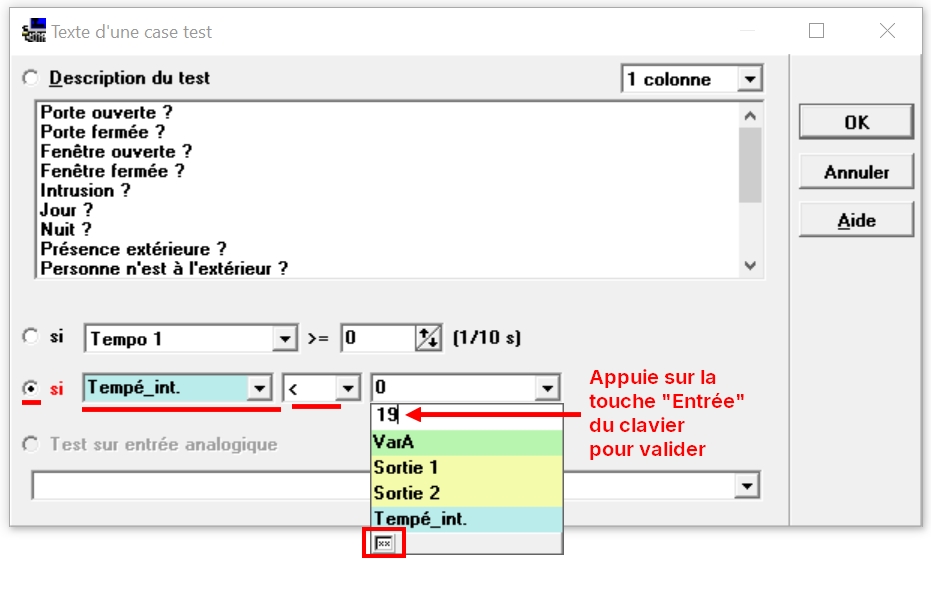

Aide :

Régulation Chauffage (version optimisée)

Si la Température intérieure (Tempé_int)
est inférieure à 19°c
Alors Actionner le chauffage

Si la T°c int. est supérieure à 21°c
ou si une fenêtre est ouverte
Alors Arrêter le chauffage
