Toutes les étapes pour commander un portail équipé d’une carte Arduino UNO et shield Grove manuellement, automatiquement et enfin par IA (via le port série).

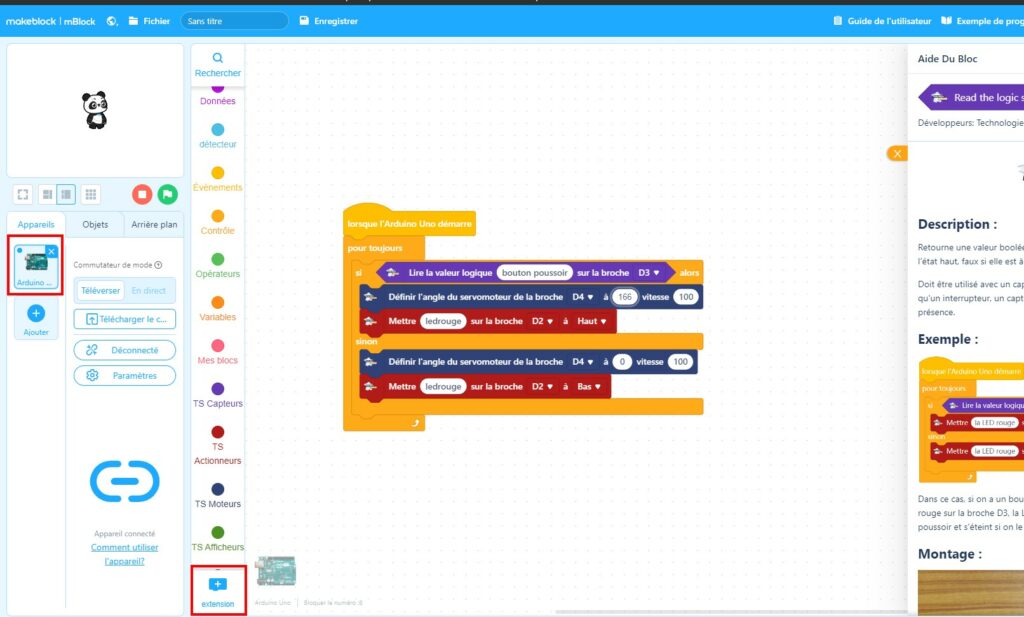

Configuration Mblock 5
- Ajouter le matériel Arduino UNO (supprimer cyberpi)
- Ajouter l’extension TS UNO + Grove

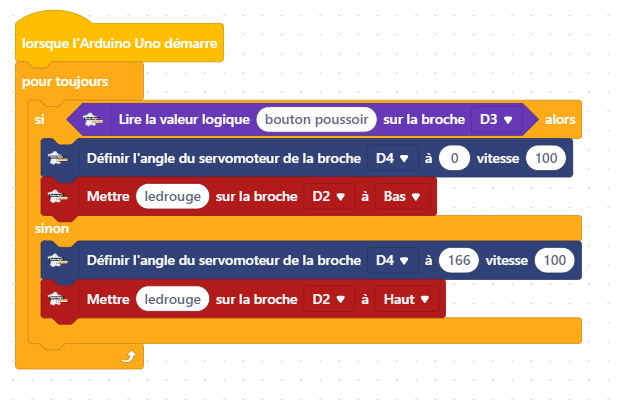

Ouverture manuelle

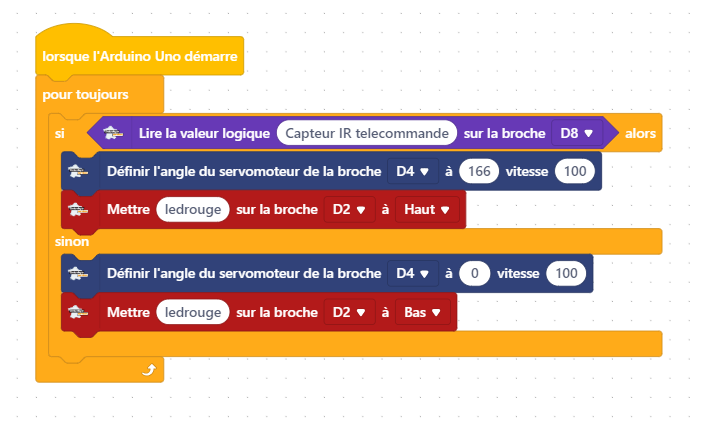

Ouverture télécommande

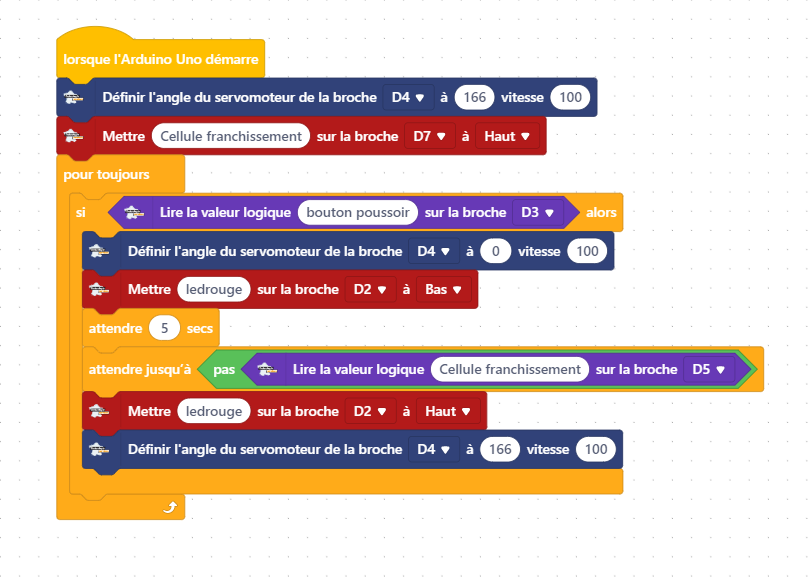

Avec cellules détection franchissement / présence

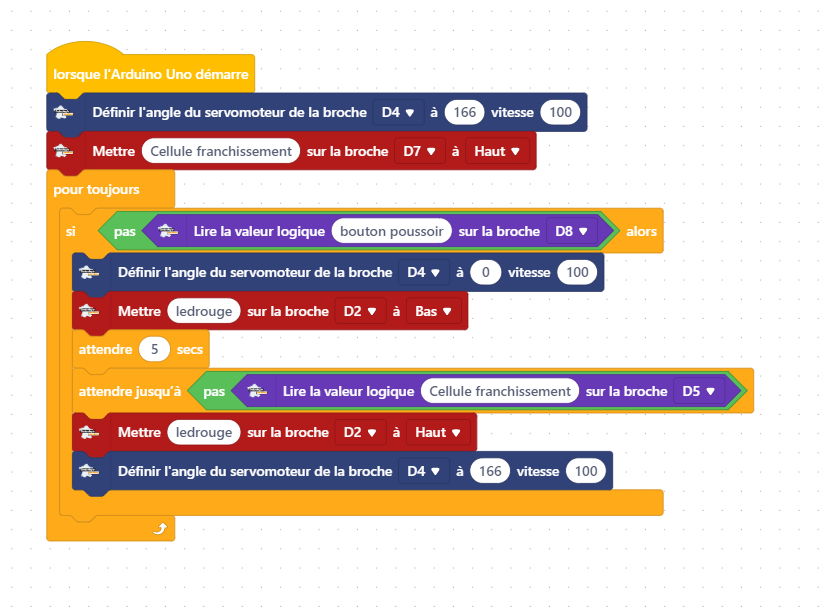

Télécommande et cellules
Ressource pour les enseignants
Utilisation du port série pour communiquer avec le système de prédiction (IA)

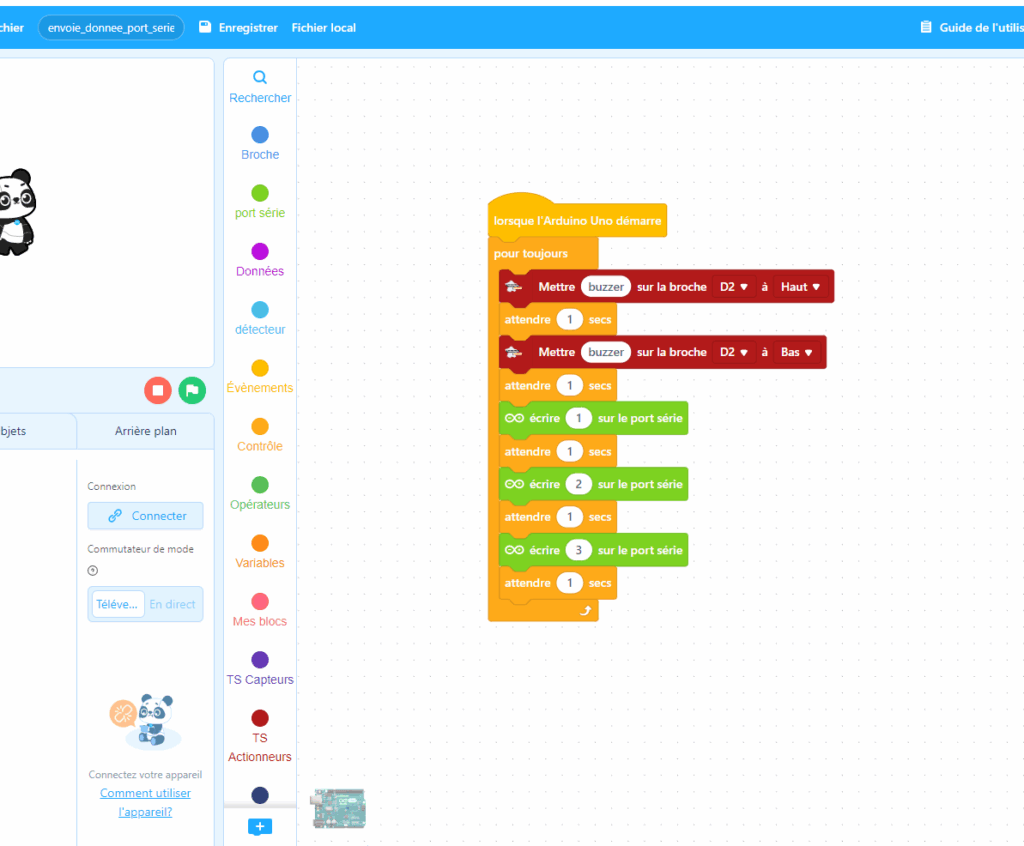

Envoie de données de la carte Arduino Uno vers une page web
Page web réceptrice : https://sciences-tec.fr/teachablemachine/reception_donnee_port_serie.html

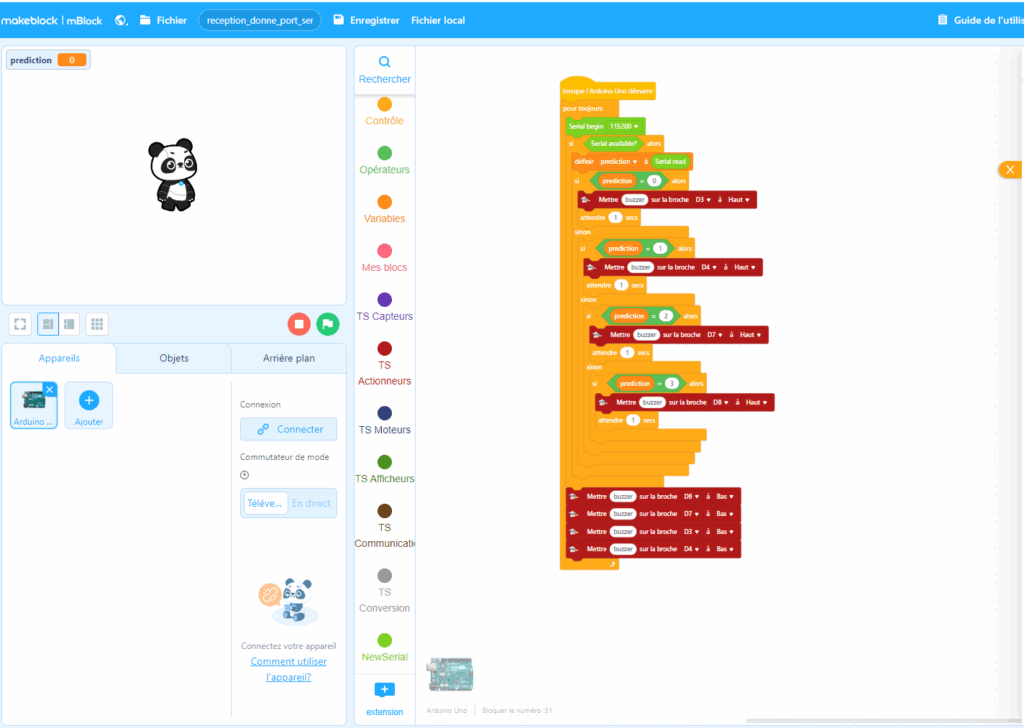

Réception de données par la carte Arduino depuis une page web
Page web émettrice : https://sciences-tec.fr/teachablemachine/envoie_donnees_test0123.html

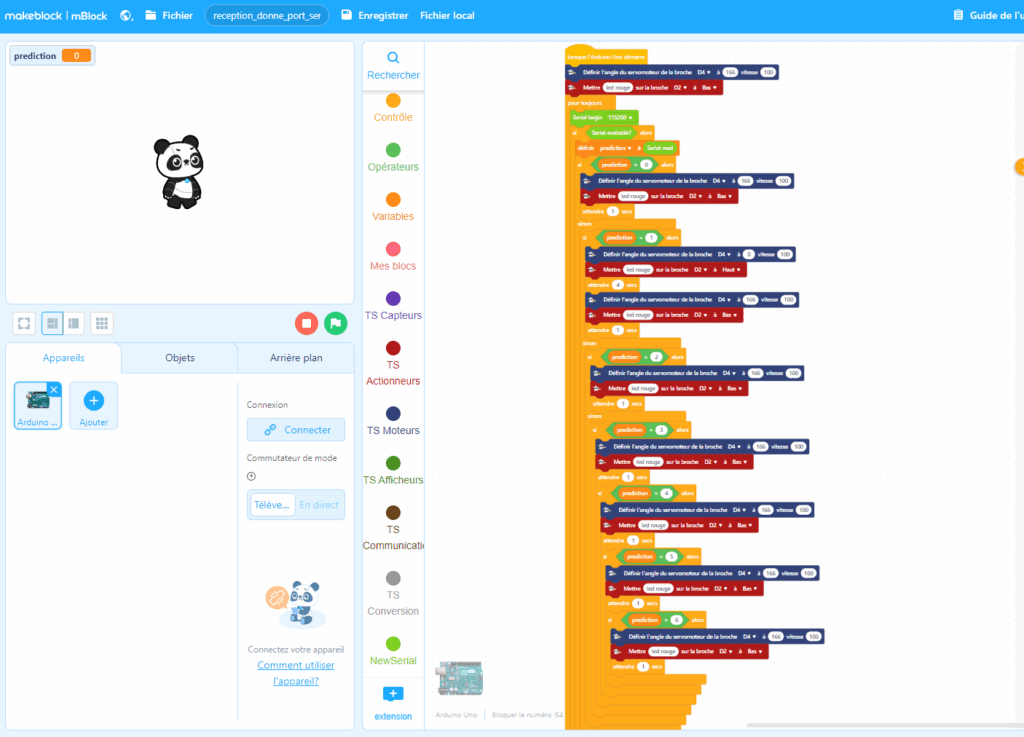

Ouverture portail Mini rouge IA – Teachable Machine
Dans Mblock Appareil : Arduino
Puis extensions : TS UNO et Grove et NewSerial
Page web modèle Teachable Machine : https://sciences-tec.fr/teachablemachine/portail.html
