5#12 Exprimer ses idées graphiquement

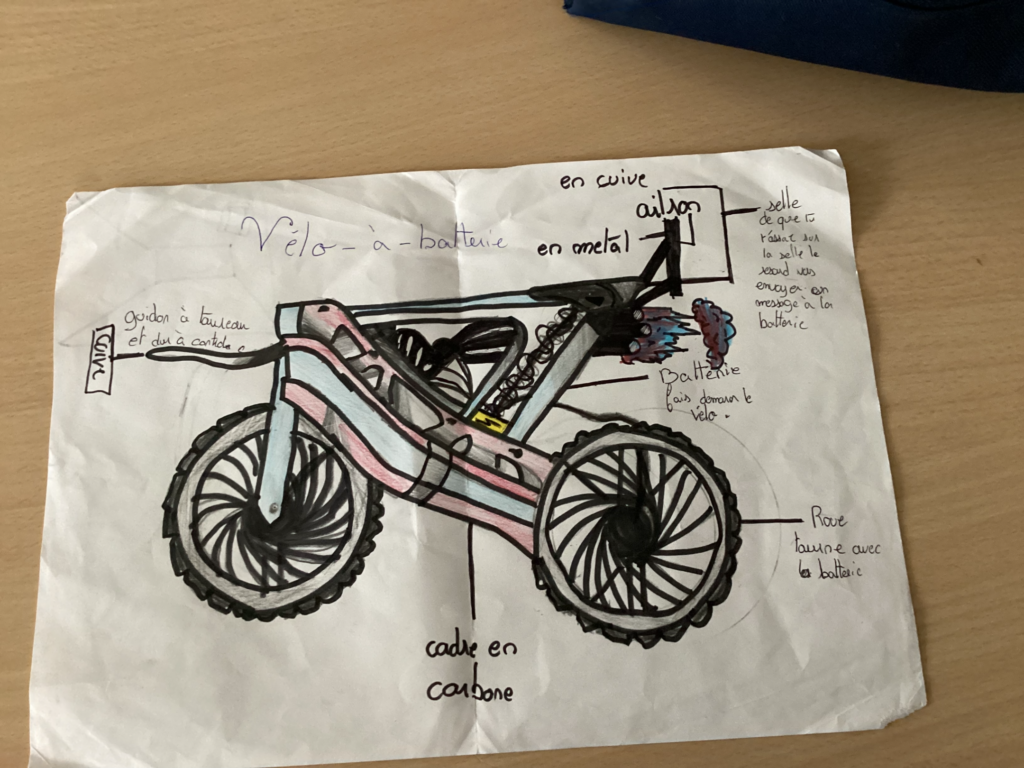

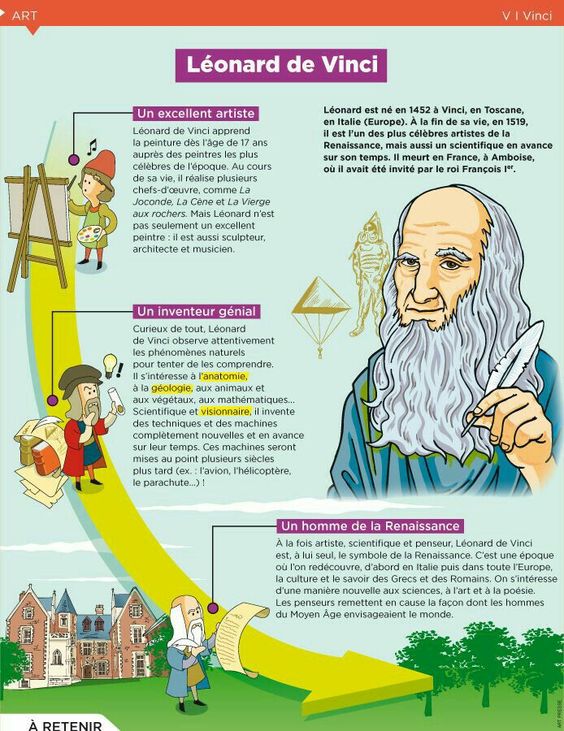

À la manière de Léonard de Vinci, tu dois créer le vélo du futur.
Tu dois réaliser un dessin artistique en y ajoutant des précisions comme pour un schéma de fonctionnement (matériaux, dispositifs particuliers).

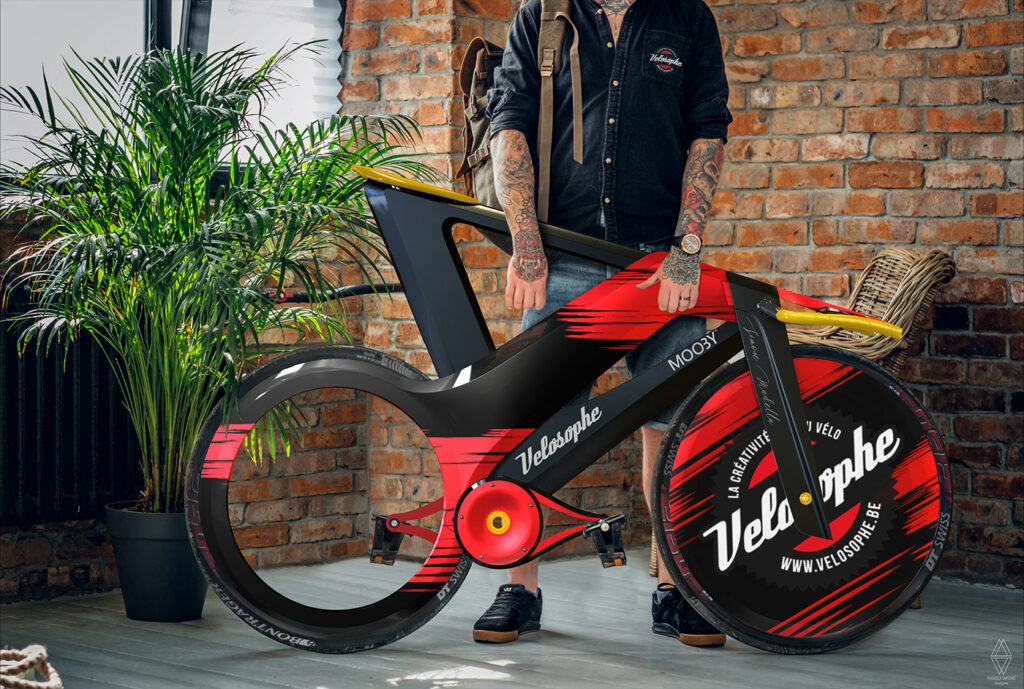

MOOBY Bike de Simone Madella

Les matériaux disponibles…

Les matériaux organiques : Matériaux à base de carbone, qu’ils soient naturels ou synthétiques. Ils peuvent provenir de ressources vivantes (plantes, animaux) ou être fabriqués chimiquement.
Exemples : Bois, bambou, coton, cuir, plastiques, bioplastiques.

Les métaux : Matériaux caractérisés par leur conductivité thermique et électrique élevée, leur malléabilité et leur éclat métallique. Ils peuvent être purs ou sous forme d’alliages.
Exemples : Fer, aluminium, cuivre, titane, acier (alliage), inox.

Les matériaux minéraux : Matériaux inorganiques généralement solides, souvent d’origine naturelle, avec des propriétés variées selon leur structure cristalline ou amorphe.
Exemples : Verre, céramique, béton, pierre naturelle, quartz.

Cas particuliers :
Composites : Assemblage de plusieurs matériaux de familles différentes pour combiner leurs avantages (par exemple, fibre de carbone ou béton armé).
Alliages : Association de plusieurs métaux ou de métaux et non-métaux pour modifier les propriétés du matériau de base.

Matériaux	Famille de matériau	Avantages et Inconvénients

Acier

Métal (alliage)

Avantages : Résistant, flexible, facile à réparer, bon marché. Inconvénients : Lourdeur, rouille si non traité, impact environnemental élevé (extraction/minage).

Aluminium

Métal

Avantages : Léger, résistant à la corrosion, facile à recycler. Inconvénients : Moins rigide que l’acier, coûteux à produire, nécessite des traitements complexes.

Titane

Métal

Avantages : Léger, solide, résistant à la corrosion, durable. Inconvénients : Très cher, difficile à travailler, impact environnemental non négligeable.

Carbone

Composite (organique)

Avantages : Extrêmement léger, design personnalisable, excellent pour la performance. Inconvénients : Coût élevé, fragile aux chocs, non recyclable.

Bambou

Organique

Avantages : Renouvelable, léger, absorbe les vibrations, écologique. Inconvénients : Sensible à l’humidité, nécessite un traitement protecteur, mise en forme artisanale.

Plastique recyclé

Synthétique (organique)

Avantages : Écologique, coût faible, résistant à l’humidité. Inconvénients : Moins solide, peu rigide, dépend de la qualité du recyclage.

Inox

Métal (alliage)

Avantages : Résistant à la corrosion, durable, esthétique. Inconvénients : Lourdeur, coût élevé comparé à l’acier standard.

Graphène

Composite (minéral avancé)

Avantages : Ultra léger, ultra résistant, révolutionnaire en performance. Inconvénients : Coût astronomique, disponibilité limitée, production expérimentale.

Bois massif

Organique

Avantages : Esthétique, absorbe les vibrations, écologique (si issu de forêts gérées). Inconvénients : Lourdeur, nécessite un entretien constant, sensibilité à l’humidité.

Kevlar

Composite (organique)

Avantages : Résistant aux chocs, léger, flexible. Inconvénients : Difficile à travailler, coûteux, non recyclable.

Fibre de lin

Composite (organique)

Avantages : Durable, léger, écologique, absorbe les vibrations. Inconvénients : Moins rigide, nécessite des résines souvent non écologiques pour les composites.

Céramique

Minéral

Avantages : Extrêmement résistant à l’usure et à la corrosion, esthétiquement unique. Inconvénients : Fragile, lourd, difficile à usiner.

Croquis : Dessin rapide, souvent spontané, qui capture l’idée générale sans souci de précision, utilisé pour esquisser des concepts ou des formes.

Schéma de fonctionnement : Représentation simplifiée d’un système ou d’un processus, souvent avec des symboles et des flèches, pour expliquer son fonctionnement de manière claire et concise.

Dessin artistique : Expression visuelle créative, souvent subjective, qui met l’accent sur l’esthétique, la composition et l’émotion, sans contrainte de précision technique.

Dessin technique : Dessin précis et détaillé utilisé dans des domaines comme l’architecture ou l’ingénierie, respectant des normes spécifiques pour assurer la clarté et la compréhension.

Modélisation 3D : Création d’objets numériques en trois dimensions à l’aide de logiciels, permettant de visualiser et manipuler des objets virtuels avant leur fabrication ou simulation.
